保險絲(從左到右)
號碼...部品名稱...................................安培
-------------------------------------------------
1.......左近光燈，左大燈控制器..............10
2.......右近光燈，右大燈控制器..............10
3.......儀表燈及牌照燈..........................10
4.......後窗雨刷...................................15
5.......檔風玻璃雨刷，檔風玻璃及後窗噴水器 15
6.......鼓風機，空調器..........................20
7.......右尾燈及小燈............................10
8.......左尾燈及小燈............................10
9.......後窗除除霧器，後視鏡除霧器.......20
10.....霧燈，後霧燈............................15
11.....左遠光燈，遠光指示燈....................10
12.....右遠光燈......................................10
13.....喇叭、冷卻風扇(持續)....................10
14.....倒車燈、電動後視鏡、座椅加熱器、檔風玻璃噴嘴加熱器
15.....化油器、引擎電路..........................10
16.....轉向,ABS,AIRBAG,儀表控制、手套箱燈......15
17.....方向燈.........................................10
18.....燃油電動泵、含養感測器.................20
19.....冷卻風扇、空調器..........................30
20.....煞車燈、定速控制系統....................10
21.....室內燈、行理箱燈、時鐘、中央控制門鎖、收音機 15
22.....點煙器,警示閃燈....................................10
繼電器上方:電動窗昇降的保險絲...............20
引擎室動力輔助煞車上方的格板上:柴油預熱塞1) 50
保險絲顏色分類:
紅色:10安培
藍色:15安培
黃色:20安培
綠色:30安培
 |
繼電器 (relay)
#140 控制冷氣壓縮機啟動
#72 後雨刷
#30 主繼電器(電腦電源), 引擎電腦繼電器
#18 插點釋放繼電器, 接點繼電器(控制啟動馬達斷電)
#21 方向燈(大綠色 ), 也有黑色的 (#191號也相容)
#19 間歇雨刷
#53 共兩個, 管多樣東西含後冷氣, 霧燈/喇叭
#167 汽油幫浦
#24 後冷氣繼電器
#66 (也有可能是99號) 雨刷可調間歇繼電器

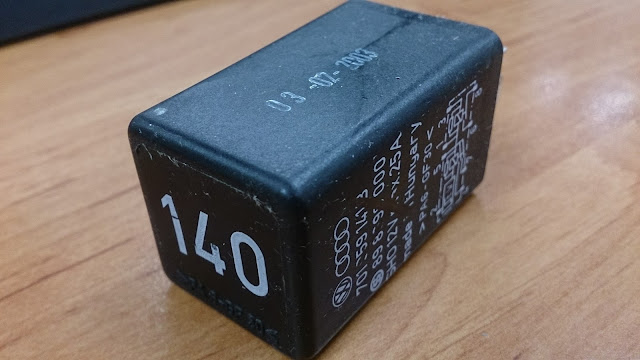

140 繼電器
21 號 (副廠)繼電器 (191號也相容)
